非接触式面板秤
连续非接触式
面板重量秤通过测量面积重量并考虑已知的面板尺寸来确定面板重量及其在生产过程中的分布。
CONTI-SCALE X使用X射线技术。两个X射线管位于面板上方的水平框架上。低能X射线束聚焦在整个生产宽度上，但会扫描面板的整个宽度。系统两侧的金属板可以防止有人进入辐射区域。

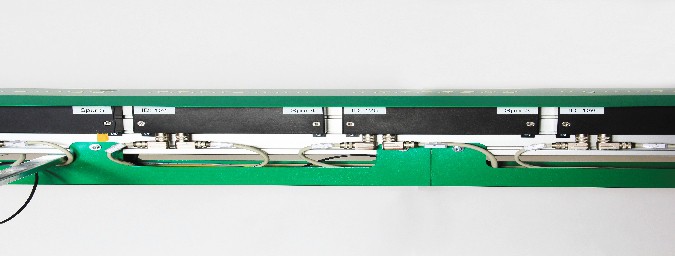

人体部位不会留在系统的旁边/外面，没有任何风险。X射线能量将被吸收。几个检测器沿着面板下方的下光束排列，以测量（每个轨道）吸收的X射线能量。这就是面积重量的测量方法。
通常，无法测量用于评估密度的面板重量。
多年来，用机械秤对完成的面板进行称重。通过添加厚度值，大多数时候的重量将转换为平均面板密度。秤由通常位于四个称重传感器上的皮带输送机组成。这些称重传感器包含双金属，双金属根据力产生电压。该力将转换为显示重量。为避免对测量结果造成动态影响，在称量期间必须停止面板的输送。例如，如果没有足够的时间来停止面板，这并不总是可能的。这种情况需要在运输过程中称重面板。这需要机械刻度尺结构的长度约为*大面板长度的1.5倍。在现代面板生产线中，这些条件导致了一些限制。除空间限制外，不可能**称出短或薄的重量，因此，轻面板很难做到。比较而言，称重有船长和没有船长的船舶的重量是相同的。示例：机械秤的重量为2.000kg [4,400lbs]。精度约为+/- 40kg [88lbs]。薄面板的重量仅为40kg [88lbs]。这意味着不准确度为100％（！）。这个问题为EWS提供动力寻找其他用于面板生产的重量分析方法。终于有了开发非接触式体重计CONTI-SCALE X的想法。CONTI-SCALEX的用户感到兴奋-不仅是因为安装所需的335mm [13.2”]小空间，不仅是因为连续的面板称重，不仅因为薄。
技术数据
|
测量范围
|
解析度
|
|
1
|
1-10公斤/平方米
[3.28-32.80 oz /ft²]
|
6 - 1 为1g /平方米
[0.02-0.03 oz /ft²]
|
|
2
|
10-23公斤/平方米
[32.80-75.44 oz /ft²]
|
14-27克/平方米
[0.04-0.08 oz /ft²]
|
|
3
|
23-40公斤/平方米
[75.44-131.20 oz /ft²]
|
31-40 g /m²
[0.09-0.12 oz /ft²]
|
技术：X射线
X射线电压：35kV
X射线功率：仅每个X射线管2.5W
（无需冷却！）
X射线管：（1个）面板宽度≤1220mm [≤4ft]（面板宽度> 1220mm [> 4ft] 上的2个）
检测器：*多16个
（轨道数）
检测器宽度：100mm [4”]
所需空间：
生产线间隙335mm [13.2”]
面板厚度：任何
面板长度：任意
面板类型：刨花板，MDF，OSB，HDF
通过“ EWS在线支持”
选项
进行远程控制
过程控制和PLC
YouToube的接口：CONTI-SCALE X
安装位置
横切锯后
连续按下后
多次打开后
可视化
面板重量
面板重量趋势
每个轨道的面积重量
每个面板的总面积重量
总面积重量的趋势
面板密度
面板总密度的趋势
面板密度每个磁道在与厚度测量系统连接
特性和Bene的音响TS
Non接触测量
Very需要小的空间，335毫米= [13.2” ]
（BENE音响官方出版中的扩展的情况下）
High精度，特别是在薄的和光板
Automatic校准面板间隙
过程控制到*小公差
质量保证
降低生产成本
X射线管的使用寿命长

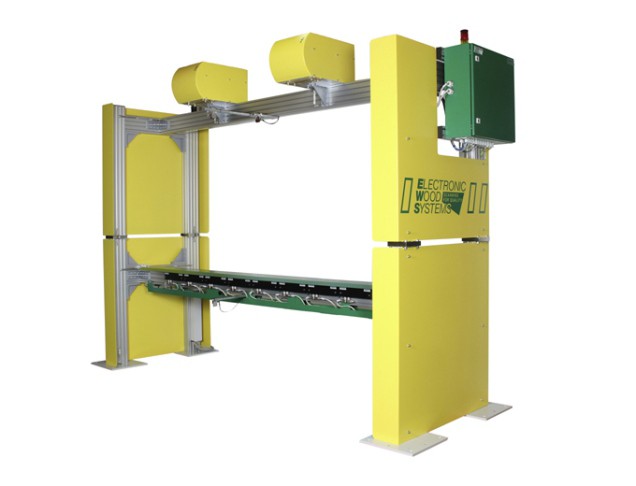

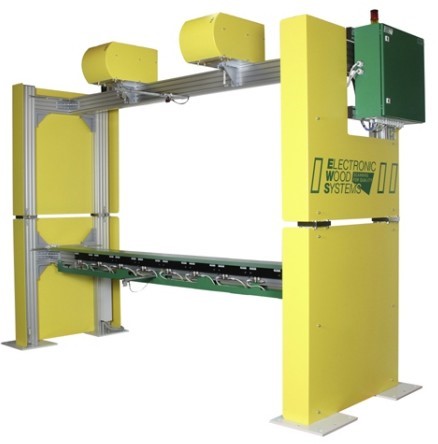

带有2个X射线管（顶部）和8个探测器（下图）的连续刻度X
