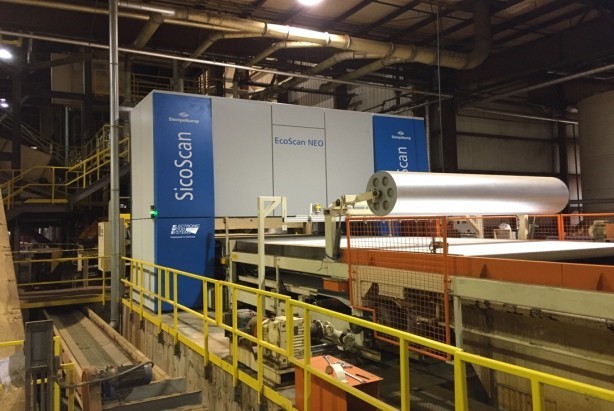

高分辨率区域重量计和异物检测系统

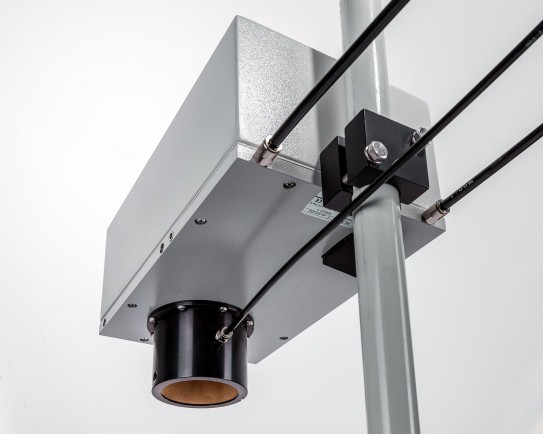

非接触式测量颗粒和纤维水分。

使用多波长红外光，该红外光瞄准并反射材料表面。一定波长的红外光被水分子吸收，因此或多或少地减弱了。将减弱的信号与未减弱的信号进行比较。结果值指示水分含量。

也可以通过玻璃窗进行测量。如果在生产过程中的不同位置监视湿度，则将显示有价值的信息以优化过程。

**控制湿度的好处。

水分测量是高效面板生产中*重要的参数之一。

原料中的水分含量过高会导致生产速度降低，并增加吹打的风险。
如果原料变得太干，则会消耗过多的能量。另外，干燥机着火和爆炸的危险也大大增加了。

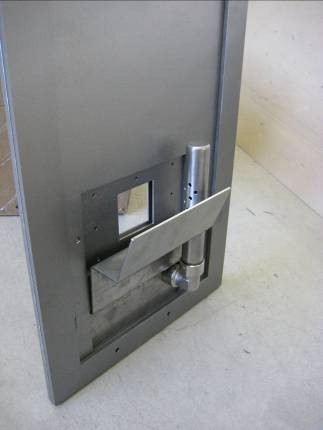

“物料收集装置”的
外部

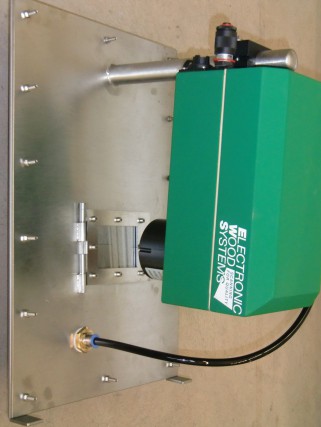

视图“物料收集装置”的内部视图“物料收集装置”的

说明

落料槽的一部分物料将被收集到收集盘中进行测量。

测量后，将通过压缩空气吹扫将物料吹出托盘。

此后，收集盘将再次收集下一个样品进行测量。

技术数据

技术：红外

材料：纤维，颗粒，OSB钢绞线，散装货物

结果：OD（干燥的烤箱）或ATRO

显示：操作员终端，带显示器

站立距离：150 – 400mm [ 6-16 ”]

*大值。
材料的高度变化：+/- 100mm [4”]环境温度：0 – 50°C [0 – 90°F]功率：90 – 260VAC，40W
测量范围：OD范围在1 – 50％之间（烤箱干燥）> 50％（需要专用过滤器）

重复性：+/- 0.1％

精度：+/- 1.0％
所选范围

防护等级：IP 65

尺寸：190 x 167 x 327毫米
[7.5 x 6.6 x 12.9英寸]（宽x高x D）

接口：4-20mA，RS 232/485
根据要求：ProfiNet，ProfiBus，以太网IP，Modbus TCP，DeviceNet）


从OD转换为**OD的百分比=**值。x 100 /（100-％abs。）

从％**值（以OD值％abs为单位）转换。= OD的百分比x 100 /（100 + OD的百分比）

示例：

测量范围：20％OD（烤箱干燥）精度：+/- 0.2％

位置

干燥后
 混合之前/之后
在传送带上
在成型中/在垫子上

允许任何安装方向。



用于空气净化的压缩空气接口



通过在测量管中产生低压，可以避免灰尘污染。


选件

防冻保护（环境温度<0°C）

可视化PC机

用于降落槽应用（例如干燥后）的“材料收集装置”

通过玻璃窗进行测量（例如，料仓，料斗，螺旋输送机）

用于测量产品温度的温度传感器。
